بداية الفصل الثاني
مع المشروع الأول maison de vacances
:Donnee
عملية التصحيح سوف تتم على عدة مراحل مع تحضير maquette volumetrique ثم الesquisse التي يفترض أن تحوي كل ما أحتاجه لفهم البيت إضافة إلى المطلوب الوارد ذكره في ورقة الdonnee يمكن رسم perspective وغيره...
الخطوة الأولى اعتماد organigramme
توزع فيه الغرف أو الفراغات المطلوب توفرها في المنزل
مع احترام تقسيم العام والخاص، التنقل بين القسمين، ترابط القسمين معًا وكل فراغ مع الآخر
المساحات بحسب المطلوب والتوجيه( والمطلوب هنا الصالون على الbelle vue)
يمكنكم الاطلاع على الVIDEO
لإعداد الorganigramme
محاولات تحويل الorganigramme إلى plan
الplan الأولي:
محاولات إعطاء الplan شكلًا مميزًا
مع رسم facades
الplan المعد للتصليحة الأولى:
وهنا تجدر الإشارة إلى عدة ملاحظات:
1- عندما يصلح لك أحد الأساتذة قم بتبييض الplan وعاود مراجعته،
ما تقول يلا خلص اليوم بالبيت ببيضو والمرة الجاية برجع بصلح...!
ما في وقت
2- حاول أن تُطلع أكبر عدد من الأساتذة على مشروعك..(كنصيحة شخصية)
والأهم من ذلك أن تحترم الدور فلا تصحح مع جميع الأساتذة فيما زملاؤك لم يجدوا دورًا واحدًا للتصحيح.
يعني شوف مصلحتك بس مش ع حساب الباقيين
3- سوف ترى في الصور اللاحقة الPLAN مصحح من قبل أحد الأساتذة.. هلأ لما تجي تحط plan مصحح أمام أستاذ ثانٍ..شو رح يجي يقلك؟
أول شي "مني فاهم شي..شو هيدا!"
فإنت بتقلو صلحت مع الأستاذ الفلاني..
ف بقلك "آآ يعني أنا هلأ بدي صلح للأستاذ الفلاني.."
فأهم شي وضع ورقة beurre لتصحيح الأساتذة حتى يتمكنوا من رؤية التطور الحاصل في الplan
4- بتعرفوا الناس أذواق.. والأساتذة لا يتفقون على رأي واحد..
عندما تصحح مع أحد الأساتذة ويقوم بالتعديل لك لا بد أن تسمع.."شوف رأي باقي الأساتذة"
فإنت هون ما بتقول "خلص هيك منيح"..لأ بتسمع الكلمة وبتروح بتشوف رأي باقي الأساتذة...!
أوكاي مبدئيًا هذه الملاحظات حتى الآن
نتابع
الplan المعد للتصليحة الأولى
آراء الأساتذة:
- البرمة بشعة..عم تحاولي تعملي شي special بس بعد مش مظبوط
-
تقريب حمام الضيوف
تصغير الصالون
قلب المطبخ
إدخال الحمامات (إذا كان لدي volume "طاحش" لبرّة بصير بعطيه أهمية)
محاولة تغيير شكل البلكون
-
تصغير غرف النوم
وتبديل الصالون وغرفة السفرة
التصحيحة التالية
تحضير plan مع احترام التعليمات والتعليقات والملاحظات في التصليحة الأولى
مع إعداد volume
ملاحظة: مساحة الأرض 800 متر مربع
بداية كانت حرة إن كان على صعيد طول*عرض أو وجود pente
ثم تم اعتماد 32*25 للجميع
وهو قياس الورقة بالنسبة للبيت في الصورة على ال1:100
facades
في الصف بعد التصحيح....
وهذا ما قصدته بـ "استعمل ورق beurre" للتصحيح !
وكانت ملاحظة على الvolume إنو ليش منزلة الcouloir وعاطيتو أهمية لوحدو
أصبح بذلك الvolume مكون من 2 شكل "L" إحدها تشكل الESPACE JOUR التي ستكون على ارتفاع أعلى من الثانية والتي ستشكل الESPACE NUIT
فيما يشكل الentree ارتفاعًا ثالثًا
تبييض لمعاودة التصحيح
التصليحة كانت الحاجة إلى توسيع غرف النوم
يظهر الplan masse لل volume في أسفل يسار الصورة
2L مع الentree
بالنسبة للfacades
أشار أحد الأساتذة أن يكون volume L ال espace jour على niveau
و volume L ال espace nuit على niveau
ويكون ارتفاع المدخل بينهما
فيما أشار أساتذة آخرون على أن يكون ارتفاع سقف المدخل أقل من كل من قسمي البيت الjour و الnuit
التعديل في الvolume
ملاحظات
1- بالنسبة لمواقع الغرف :غرف النوم ع الشرق
وبما إنو نحنا لبنان فـ المطبخ يفترض ما يكون جنوبي غربي مشان الروائح
2- الجدران الداخلية 10 أو 15 سم
الجدران الخارجية 20 أو 25 سم
3- الكراج 30 متر مربع 5*6
السيارة 1,8 * 5,2 بين السيارتين 40 سم
4- بخصوص موقع السرير في الغرفة
لا يفترض ان أضعه مباشرة على الباب يجب إبعاده عن الضجة من الخارج وتيارات الهواء
أحد الأساتذة شرح أسباب عدم تفضيله لوضع الشباك بين السريرين أو شباك فوق السرير وهي كالتالي:
-vue الشباك أصبح خلفي ما عدت شايف شي..
-climat
-الغبار ، الشباك يحتاج إلى ستائر..والبرادي بتحمل غبرة
- decor
-safety إذا ولد نط ع التخت على الشباك..صار تحت..العوض بسلامتكن!
التحضير للesquisse
plan 1:50
facades 1:50
coupe 1:50
plan masse 1:100
المقصود أو مصدر فكرة البلكون
volume
التحضير للesquisse
ملاحظة: يمنع استعمال المسطرة في الesquisee
التجريب و التحضير في البيت
قبل التسليم في الصف
نسلم الesquisse والحصة الجاية يكون التحكيم
وقد تمت عملية التصحيح بالشكل التالي:
الكل علق الplanche على الحائط.. يدخل تلميذان يتم مناقشة وتصحيح الesquisee لكل منهما بمفرده،
ينهيان ..دقيقتان لوضع العلامة ثم يدخل آخران.. وهكذا
بعد تصحيح الأساتذة
التعليقات:
- إضافة تصوينة أو parapet والتي يتراوح طولها ما بين 20 سنتيمتر قياس الخفانة على الأقل
وقد تصل إلى 3 أمتار أحيانًا حسب الحاجة
- رفع أسقف البيت
- توسيع المساحة النافرة زيادة عن الصالون من غرفة النوم الأساسية
- رفض البلكون بهذا الشكل...
أعمال بعض الزملاء
بعد نهار تحكيم الesquisse عودة للعمل على الfacades
من بعدا كان في تصليحتين
ثم بدأ العمل على التنزيل
المطلوب هو 2 planches
طريقتي في التقسيم
planche 1: plan masse - plan rdc
planche 2: facades- coupes
سمح لنا إعداد الplan masse و الplan RDC في البيت على الرصاص
بعد إمضاء أحد الأساتذة
نبدأ التحبير في الصف
ظِل أو shadow البيت على الPLAN MASSE
حسب الارتفاعات أولًا
تقرر اتجاه الظل على ال45 درجة
إذا كان هناك niveau أعلى من غيره ، فإن ظله سيظهر بالارتفاع الذي يعلوه :
مثلًا L الespace jour تعلو L الespace nouit بنصف متر تقريبًافينزل ظلها نصف متر على الvolume الثاني
الكراج يرتفع عن الارض حوالي ال3 أمتار ينزل ظله على ال45 حوالي ال3 أمتار
وهكذا..
planche 1
تحبير الشباك أو باب الالمنيوم
تحبير cadre أو صندوق الباب
رسم الباب في الcoupe على ال1:50
الplanche 1 بعد التحبير
الملاحظات:
الplan rdc هو مقطع البيت على ارتفاع حوالي المتر
الجدران المقطوعة تحبر بقلم ال0.6
أما ما أراه facade تحت الارتفاع المتر المقطوع فيحبر بقلم ال0.3 أو ال0.2
بالنسبة لما يكون فوق المتر فيظهر بشكل pointille
مثل سقف البلكون مثلًا
بما أن الوقت انتهى ونحن لم ننه تحبير أول planche
ويفترض أن ننهي تحبيرها مع رسم facades و coupes رصاص مع تحبير في الاربع ساعات الحصة القادمة
طلبنا أن يسمح لنا رسم الfacades و الcoupes في البيت على رصاص..
وهنا يجب ذكر المسألة التالية...:
لم يقم جميع الطلاب بتقسيم وتوزيع الplanches بنفس الطريقة
وبالتالي فإن بعضهم اضطر إلى رسم facades مع plan rdc على planche
وهنا كانت مسألة أخذ planche ال rdc موقعة إلى المنزل لرسم الfacades
والتحبير ممنوع في البيت...
نقطة خلصت الخبرية
خبرية تانية
بما أن المعيدين بإمكانهم أخذ مادتين architecture من السنتين
فقد سمح لهم أن يعدوا الplanches في البيت ليتسنى لهم التصحيح مع الA2
والA2 هم طلاب السنة الثانية..
سيظهر الفارق في التلوين على planches الطلاب المعيدين
بالعودة إلى التحبير
واجهتنا مشكلة "كل يوم برأي" مش المشكلة إنو كل يوم برأي بقدر ما إنو كل أستاذ برأي وحتى الأستاذ بيرجع بيعمل إضافات وتعديلات بين المرة والتانية
من maison sur mesure
plan
مع facades et coupes
شرح الcoupe
عنا بداية الdalle مع الغرزة
فوقها العمود
فوقه السقف
فوقه التصوينة أو الparapet
فوق الdalle على الأرضية البلاط
وتحت الdalle الردم ويمكن رسمه بطريقتين
وملاحظة :العمود أو الجدار يحمل السقف الذي يحمل بدوره التصوينة
فوق الباب لدينا الlinteau والصندوق
أيضًا linteau فوق الشباك مع الكادر
بخصوص الدرج ارتفاع الدرجة 15 سم
وعمقها أو عرضها 30 سم
تحت الdalle عند مستوى بداية الدرج هناك ردم
وليس خط أرض
coupe بيتي قبل إضافة التصوينة
الmaquette
فيما يتعلق بالfacades
يجب أن تجرب
فـــ
بعد تحديد الخطوط العريضة للfacade
من حدود وفتحات جاء دور اللون والtexture
أزرق أم أحمر !
ما شكل البيت الأحمر أو الأزرق أو الأصفر أو حتى البنفسجي...؟
آآسك غوغل
تجريب texture
تجريب الألوان
على الماكيت volumetrique
نماذج ألوان
بعد استشارة الأساتذة و و و...
"اللونين كتير قوايا ما تفوتي فيون من أول بروجيه.."
خليكي ع شي بيج أبيض..
بداية العمل على الماكيت
رسم plan و facades على ال1:100 لتركيب الvolume
بما أن الماكيت مطلوبة على ال1:100
facades completed
نلاحظ الإصرار على الأحمر
الذي سيختفي بعد قليل في ظل ضيق الوقت ^^"
الplan على الez board
ال volume بعد التركيب
بخصوص الأرض والamenagement
جربت أعمل شي special
في هذه المرحلة كانت الساعة صارت بحدود ال3 الصبح
السادسة صباحًا
FINALLY MISSION COMPLETED
هي إن رياليتي منا كومبليتد
بس مشان الصورة قبل ما يطلع الضو ^^"
أوكاي
يوم التحكيم ....!

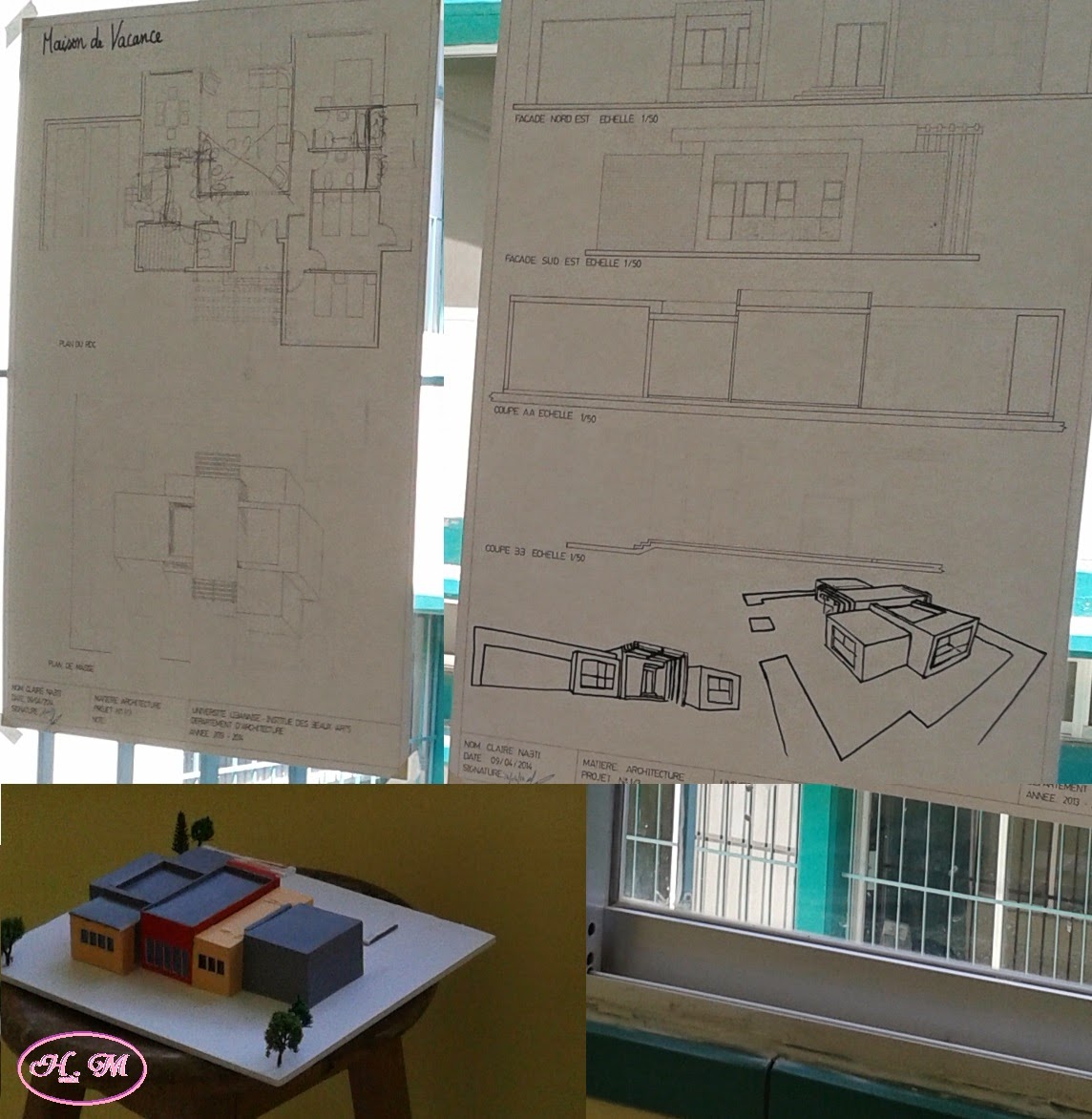

تعليق الplanches
مقتطفات من أعمال الزملاء
mes planches
2 planches
et une maquette

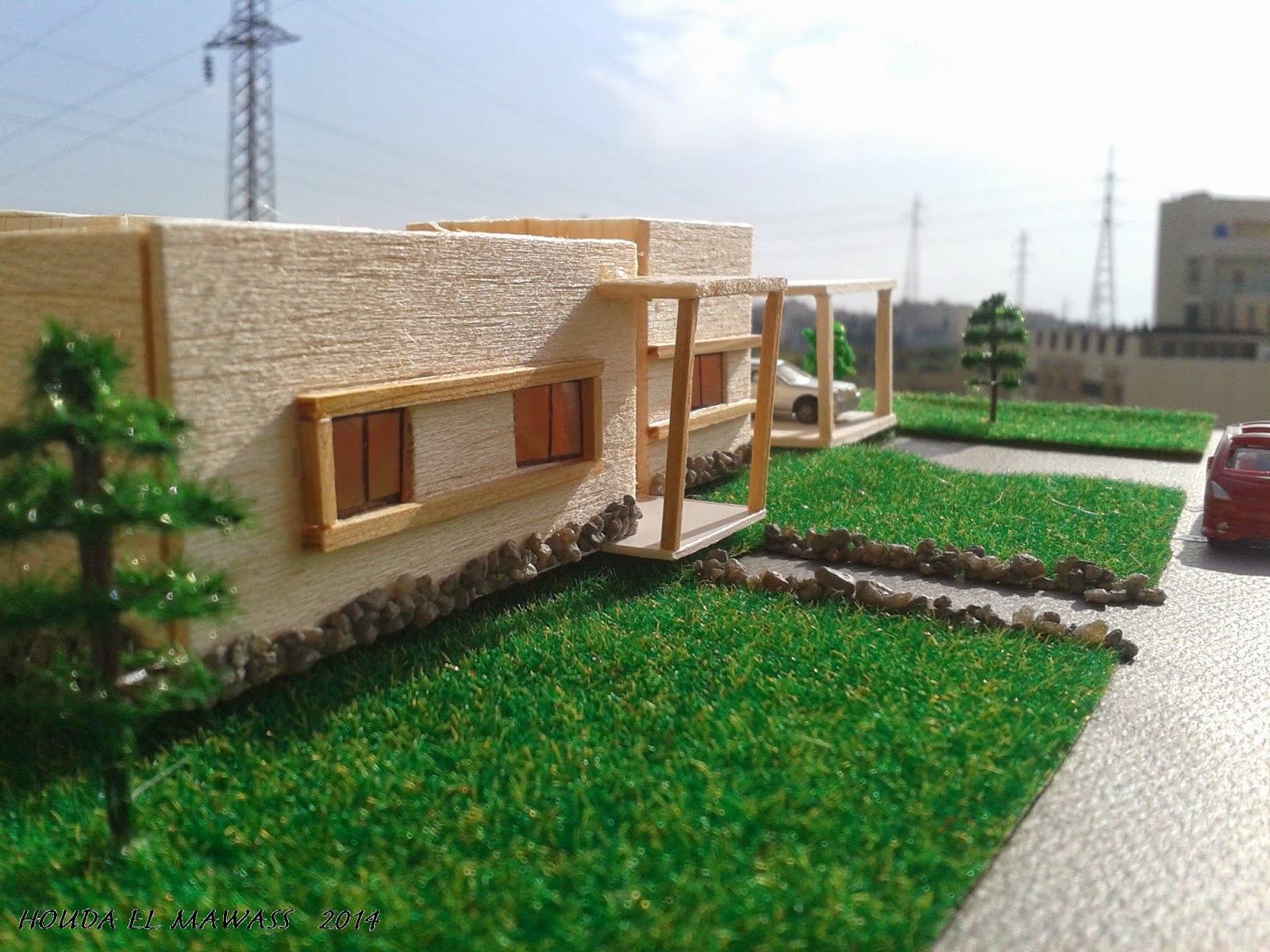

صور ماكيتتي
النهاية ^^
الله يعطينا العافية و يوفقنا :)
