ArchiRoad UL : محترف العمارة - الفصل الأول - المشروع الثالث / analyse d'une maison

السلام عليكم

مشروع مادة المحترف الثالث

هو عبارة عن analyse لبيت لمعماري معروف، بحسب المطلوب :

على 2 planches:

على الأولى

في النصف الأول :

architect- nom- date de naissance- style- influence par- prix

وابرز أعماله

النصف الثاني:تعريف للبيت

بالشكل التالي

الplanches الثانية:

analyse de la maison

بداية كانت موافقة الأساتذة على البيت، عملية البحث عن بيوت للarchitects المذكورين في الlist

شخصيًا بحثت ع google

wikipedia

وyoutube جولة في محيط البيت أو داخله أو تصوير maquette

ثم انتقلت إلى المواقع التالية

wikiarquitectura.com

greatbuildings.com

archdaily.com

architectuul.com

ممكن تبحث عن residence - maison - house - home - ...

أو أسماء architects وتشوف أعمالن وتختار البيوت من بينا

اخترت Eames House

ونزلت معلومات وصور وPDFs وmaquettes

ملاحظة: الplanche يفترض انو تفَهّمني البيت وتحتوي على صور موضحة ومساعدة لي أثناء الشرح، لأن الprojet بالنهاية هو presentation للبيت : موقعه ،volume، واجهات، تقسيم أوplan

وفي كتير أشيا رح كون عرفتا عن البيت أو تاريخ الarchitect بس ما رح اقدر حطا بالplanche لأن ما بتفيد شي بوصف الييت، ممكن اذكرها اثناء العرض بس كمان هيدا شي بضيع الوقت لأن وقت العرض محدد 3 دقائق، فيك تقسمن بالشكل التالي: نصف دقيقة لأول planche ودقيقتان لتاني planche نصف دقيقة لكل عنوان.

links:

http://arch1932010-group4.blogspot.com/

http://www.pages.drexel.edu/~bms29/eames%20house.htm

http://w3eames.blogspot.com/2012/12/size-scale-and-construction.html

http://fr.wikiarquitectura.com/index.php/Maison_Eames_/_CSH_n_%C2%BA8

http://www.flickr.com/photos/moderns-r-us/419671239/in/photostream/

http://andrewraimist.com/2010/10/eames-in-saint-louis-on-display.html

http://eamesoffice.com/architecture/

http://www.eamesfoundation.org/eames-house-history/

http://www.vitra.com/fr-fr/corporation/designer/details/96521

http://architectuul.com/architecture/eames-house

http://mlv-eames-agwz.blogspot.com/2006/12/structure_116603329843019059.html

pdfs

http://www.eamesfoundation.org/wp-content/uploads/2012/06/case_study_8-9.pdf

http://www.artsandarchitecture.com/case.houses/pdf01/csh_announcement.pdf

http://www.nps.gov/nhl/designations/samples/CA/Eames.pdf

http://joannalongtieu.files.wordpress.com/2012/12/joannalongtieu_casestudy_.pdf

http://myweb.wit.edu/ngoa/architecture/arch245/precedent.pdf

http://www.houseind.com/dpdf/10692/eames_century_modern_manual.pdf

http://miampixelise.fr/wp-content/uploads/2013/02/maison-eames.pdf

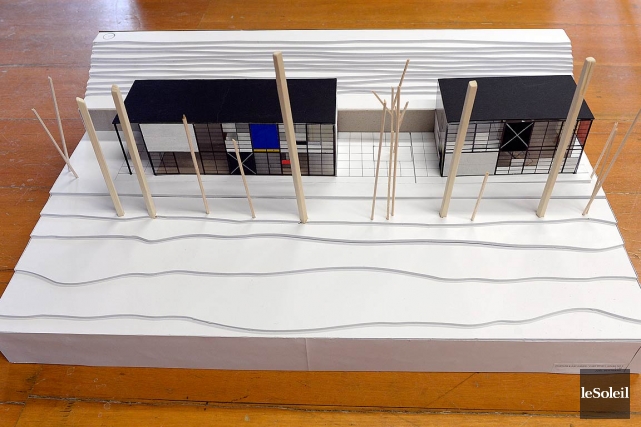

plan مع dimension للmaquette

http://media.wix.com/ugd/1bc9f9_b9fcd2fac1fbf727663306686cf33cd0.pdf?dn=EAMES%2BA1b.pdf

http://media.wix.com/ugd/1bc9f9_bc7fba538c830dbc85d14abe09966dec.pdf?dn=EAMES%2BA2.pdf

http://media.wix.com/ugd/1bc9f9_7aab441cf4b709938af7ec38cd1ff761.pdf?dn=EAMES%2BA3b.pdf

هيدا بخصوص الeames house

طبعًا بعد في on youtube

فإذًا كانت هيدي الطريقة المتبعة بالبحث..

بالإضافة إلى
website مهم جدًا حيث يَنقُل أعمال مشابهة تمامًا لمشروع الanalyse المطلوب
يجب أن تطلع عليه..!
http://atelierba2.wordpress.com/2012/10/12/bravo-a-toutes-et-a-tous/
تجد عليه مشاريع الANALYSE بصيغة PDF

بعد جمع المعلومات وتصنيفها وترتيبها وأخذ اللازم وتصليح معلومات مع الأساتذة

كان عنا الplanches الأولية بالشكل التالي

تم التعديل والتصحيح

وملاحظة: صلّح ثم صلّح ثم صلّح مع الأساتذة

وما تترك حالك للآخر أو إنو خلص ما في مجال اليوم مرة تانية..هيك ما بيمشي الحال...

كانت هذه النتيجة النهائية

___________________________________________________________________________

(أضيف لاحقًا بعد اطلاعي على أعمال طلاب السنة الأولى 2014-2015
وتفاعلهم مع الـ Blog
لذلك توجّب إضافة الشرح )
تفصيل ما يتعلق بـ planche الـ analyse

بداية إن هذا المشروع عبارة عن إظهار كل ما يساعدني على شرح مشروعي،
وهو كناية عن مثال لما ستعده فيما بعد:
بمعنى أنك في هذا المشروع تعد دراسة لمنزل أحد المعماريين المعروفين
وذلك بإظهار الموقع والواجهات والمجسم الـ volumetrie و المساقط الـ plans
وفي هذه الحالة المنزل ليس من تصميمك أو إعدادك

أما لاحقًا ستصمم مشروعك الخاص وتظهره بالشكل التالي:

أولًا الموقع:
دراسة للموقع من
- مساحة الأرض
- مساحة المبنى على الأرض( نقصد المساحة التي يحتلها المبنى إن كان سقفًا أو مجسمًا إذا نظرنا إليه en plan masse)
الذي سيعرف فيما بعد تحت اسم الاستثمار السطحي
- ومساحته الإجمالية (نقصد جمع مساحة الطوابق)
الذي سيعرف فيما بعد تحت اسم الاستثمار العام

الـ acces: طريقة الوصول من الشارع أو الطريق إلى المبنى أو المدخل
الـ orientation : توجيه المبنى، تحديد جهة الشمال ومنه الشرق والغرب، مواقع الغرف والإضاءة والتهوية ventilation

ثانيًا الـ volumetrie:
مجسم المنزل وكيفية التوصل إليه
بمعنى العلاقة التي أدت إلى اختيار شكل المبنى كما هو دون سواه
وتجدر الإشارة إلى أن تحديد الـ volumetrie يعتمد على الـconcept أي الفكرة التي انطلق منها المشروع
ففي المثال الوارد جاء شكل EAMES house كما هو لأن المعماري اعتمد فكرة الخزانات والدواليب(الدرج أو الجارور)
فهو المكان الذي يجمع فيه أغراضه ومشاريعه وعمله حيث أن المنزل كان في آن معًا المحترف (مكان العمل) والسكن.

ثالثًا الواجهات أو الـ facades :
تحديد توجيه الواجهات ونسب الفتحات وكل فتحة ماذا يوجد خلفها
بمعنى لماذا فتح هذه الواجهة كلها بالزجاج فيما أغلق نصف الواجهة الثانية
اعتمد rythme أو trame في الفتحات

هذه الواجهة مفتوحة تطل على الـ belle vue وفيها الصالونات
الواجهة الثانية فتحاتها أقل بسبب الحمامات أو غرف النوم (الخصوصية)

رابعًا المساقط أو الـ plans:
تبيان الـ circulation بين مختلف الـ fonctions
علاقة الوظائف مع بعضها البعض الـ espace jour والـ espace nuit
نسب المساحات الصالونات بالنسبة لغرف النوم أو الحمامات أو غيرها
إطلالات الغرف وتوجيهها بمعنى غرف النوم على الشرق مثلًا، الصالونات على الـ belle vue

تنقسم الـ circulation بين أفقية وعامودية في حالة الأكثر من طابق
يكون إظهار الـ circulation الأفقية إما بالـ plan أو بالـ organigramme
أما الـ circulation العامودية فيتم تبيانها بالمقطع أي الـ coupe في الدرج وإظهار الفراغات في الأعلى والأسفل (الفراغات أو الوظائف)

ملاحظات
تجدر الإشارة أخيرًا إلى أن هذا المشروع يعتمد على شرحك له
- ارسم كل ما يلزمك لتوضيح فكرة معينة إن كانت en coupe أو en perspective
- استعمل الكلمات المفتاحية التي تساعدك على الشرح
- لا تملأ الـ planches بالنصوص
- قسم الأفكار إلى نقاط
- لا تورد فكرة لست قادرًا على شرحها فهي سوف تسبب لك المشاكل والتلعثم
- لا تورد اختصارات لا تعرفها سوف تسأل عن معانيها
- عند تعداد أعمال المعماري لا تضع نصوصًا بل صورًا
- الجأ إلى الـ sketches لتبيان حركة الشمس والهواء والشرح ..
- فيما يتعلق بالألوان لا تكثر منها
كما عليك أن تنتبه إلى الأمور التالية
عند استعمال الألوان في الـ plans حاول أن تبتعد عن:

- الأزرق فهو يشير إلى المياه أو السماء
- الأصفر فهو يدل على الإضاءة وحركة الشمس
- الأخضر نستعمله عادة للـ amenagement وتبيان المساحات الخضراء

أي أنك تستطيع استعمال اللون الأحمر أو البنفسجي أو البرتقالي أوغيرها

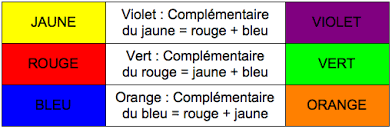

فيما يتعلق بالألوان أيضًا
لا تكثر منها واستعمل الـ couleur complementaire

الأصفر مع البنفسجي
الأزرق مع البرتقالي
الأحمر مع الأخضر

لتسهيل حفظها:
نضع الألوان الأساسية على زوايا مثلث: الأصفر والأزرق والأحمر
ثم نضع الألوان الثانوية الناتجة عنها: البرتقالي هو نتيجة مزج الأحمر مع الأصفر مثلًا

الألوان المتقابلة هي الألوان التي تكمل بعضها الأصفر مع البنفسجي مثلًا
